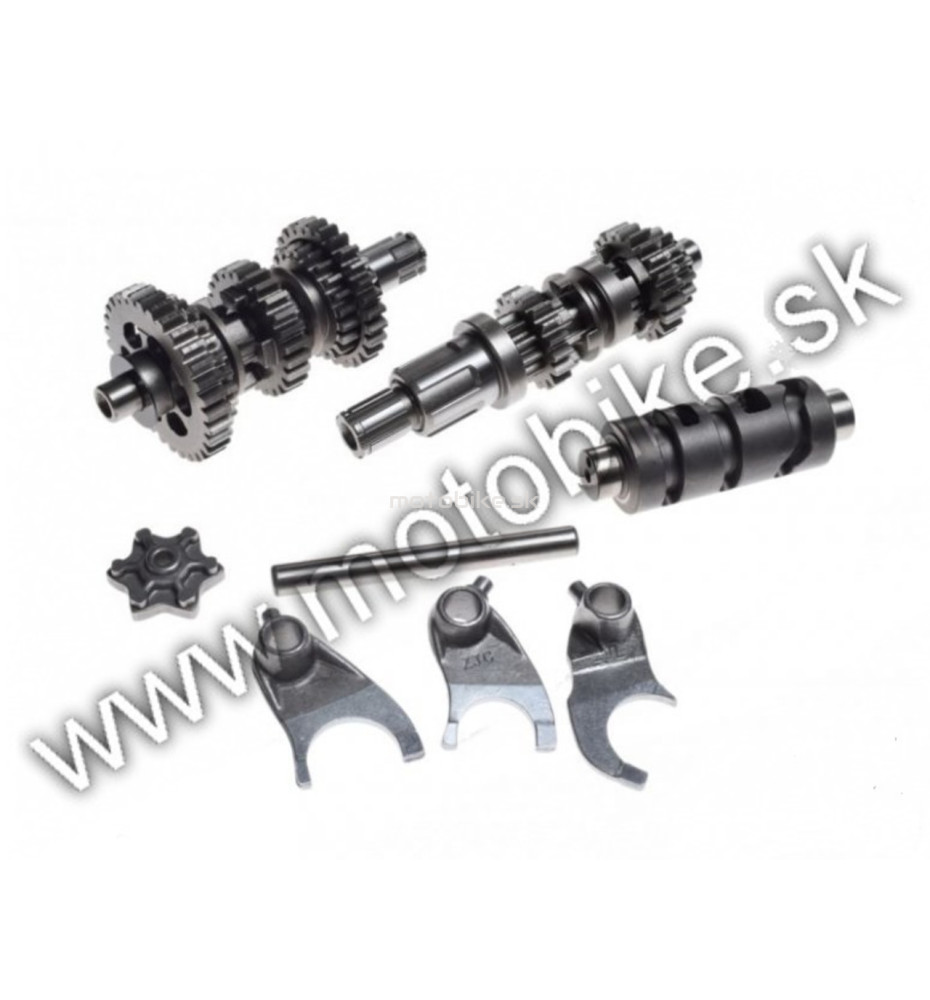

Prevodovka kompletná ATV 200

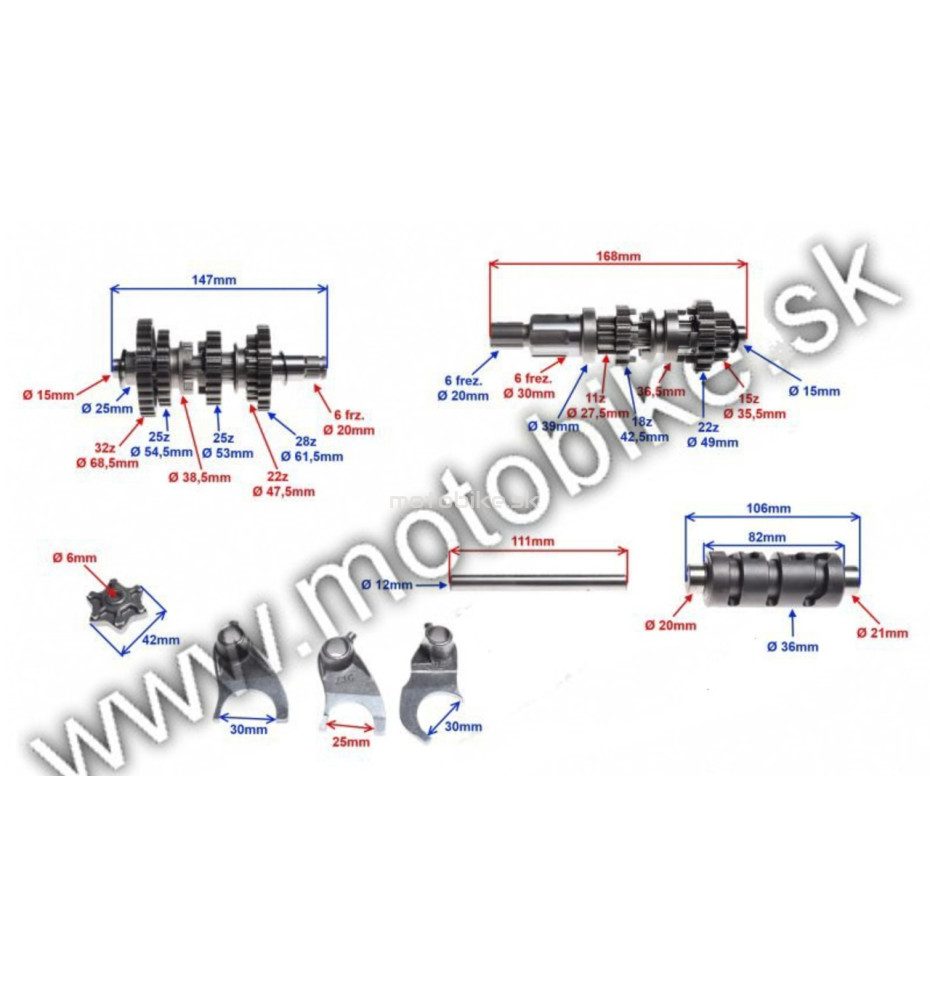

HRIADEL SPOJKOVÁ DĹŽKA: 167mm

HRIADEL SPOJKOVÁ PRIEMER NA LOŽISKO: 15mm

HRIADEL SPOJKOVÁ PRVÉ OZUBENÉ ŠÍRKA:11,5mm

HRIADEL SPOJKOVÁ PRVÉ OZUBENÉ PRIEMER :35,6mm

HRIADEL SPOJKOVÁ PRVÉ OZUBENÉ POČET ZUBOV: 15

HRIADEL SPOJKOVÁ DRUHÉ OZUBENÉ ŠÍRKA Ź VÝPUSTAMY:16,5mm

HRIADEL SPOJKOVÁ DRUHÉ OZUBENÉ PRIEMER:49mm

HRIADEL SPOJKOVÁ DRUHÉ OZUBENÉ VÝPUSTY: 5mm

HRIADEL SPOJKOVÁ DRUHÉ OZUBENÉ POČET  ZUBOV: 22

HRIADEL SPOJKOVÁ KURZOR ŠÍRKA:29,6mm

HRIADEL SPOJKOVÁ KURZOR PRIEMER:39/36

HRIADEL SPOJKOVÁ TRETIE OZUBENÉ ŠÍRKA Ź VÝPUSTAMY:14,5mm

HRIADEL SPOJKOVÁ TRETIE OZUBENÉ PRIEMER: 42,5mm

HRIADEL SPOJKOVÁ TRETIE OZUBENÉ POČET ZUBOV: 18

HRIADEL SPOJKOVÁ ŠTVRTÉ OZUBENÉ ŠÍRKA:12mm

HRIADEL SPOJKOVÁ ŠTVRTÉ OZUBENÉ PRIEMER: 27,7mm

HRIADEL SPOJKOVÁ ŠTVRTÉ OZUBENÉ POČET ZUBOV:11

HRIADEL SPOJKOVÁ CELKOVÁ ŠÍRKA PUZDIER: 43mm

HRIADEL SPOJKOVÁ CELKOVÝ VONKAJŠÍ PRIEMER  PUZDIER: 38/30

HRIADEL SPOJKOVÁ CELKOVÝ VNÚTORNÝ PRIEMER  PUZDIER : 20mm

HRIADEL SPOJKOVÁ OZUBENIE 16,7x20

HRIADEL SPOJKOVÁ ŠÍRKA OZUBENIA: 22mm

HRIADEL SPOJKOVÁ PČET ZUBOV:6

VÝSTUPNÁ HRIADEĽ DĹŽKA: 147mm
VÝSTUPNÁ HRIADEĽ PRIEMER POD LOŽISKO:15mm

VÝSTUPNÁ HRIADEĽ PRVÉ OZUBENÉ CELKOM ŠÍRKA:13mm

VÝSTUPNÁ HRIADEĽ PRVÉ OZUBENÉ VONKAJŠÍ PRIEMER: 69,5mm

VÝSTUPNÁ HRIADEĽ PRVÉ OZUBENÉ POČET ZUBOV: 32

VÝSTUPNÁ HRIADEĽ DRUHÉ OZUBENÉ CELKOM ŠÍRKA Z VÝPUSTAMY: 29,5mm

VÝSTUPNÁ HRIADEĽ DRUHÉ OZUBENÉ VONKAJŠÍ PRIEMER: 54,7mm

VÝSTUPNÁ HRIADEĽ DRUHÉ OZUBENÉ POČET ZUBOV: 25

VÝSTUPNÁ HRIADEĽ TRETIE OZUBENÉ CELKOM ŠÍRKA S VÝPUSTAMY: 16,5mm

VÝSTUPNÁ HRIADEĽ TRETIE OZUBENÉ VONKAJŠÍ PRIEMER: 53,2mm

VÝSTUPNÁ HRIADEĽ TRETIE OZUBENÉ POČET ZUBOV: 25

VÝSTUPNÁ HRIADEĽ ŠTVRTÉ OZUBENÉ CELKOM ŠÍRKA Z VÝPUSTAMY: 25mm

VÝSTUPNÁ HRIADEĽ ŠTVRTÉ OZUBENÉ PRIEMER: 48mm

VÝSTUPNÁ HRIADEĽ ŠTVRTÉ OZUBENÉ POČET ZUBOV: 22

VÝSTUPNÁ HRIADEĽ ŠTVRTÉ OZUBENÉ VÝPUSTY: 5mm

VÝSTUPNÁ HRIADEĽ PIATE OZUBENÉ ŠÍRKA : 9mm

VÝSTUPNÁ HRIADEĽ PIATE OZUBENÉ PRIEMER: 61,5mm

VÝSTUPNÁ HRIADEĽ PIATE OZUBENÉ POČET ZUBOV: 28

VÝSTUPNÁ HRIADEĽ OZUBENIE: 16,6x20

DĹŽKA HRIADEĽA OZUBENÝCH KOLES SPIATOČKY: 99mm

PRIEMER  HRIADEĽA OZUBENÝCH KOLES SPIATOČKY:18/14/12mm

PROSTREDNE OZUBENE SPIATOČKY ŠÍRKA: 53mm

PRIEMER PRVÉHO: 35,3mm

POČET ZUBOV PRVÉHO:17

PRIEMER DRUHÉHO: 45,8mm

IPOČET ZUBOV DRUHÉHO:24

HRIADEĽ SPIATOČKY DĹŽKA: 108mm

HRIADEĽ SPIATOČKY PRIEMER:12mm

HRIADEĽ SPIATOČKY  KOLIESKO ŠÍRKA: 10mm

HRIADEĽ SPIATOČKY PRIEMER: 44,5mm

HRIADEĽ SPIATOČKY POČET ZUBOV: 23

HRIADEĽ SPIATOČKYŠÍRKA KOLIESKA: 3,21mm

HRIADEĽ SPIATOČKY PRIEMER KOLIESKA: 46,5mm

HRIADEĽ SPIATOČKY POČET ZUBOV: 25

HRIADEĽ VIDLIČIEK: 106mm

HRIADEĽ VIDLIČIEK NA LOŽISKÁ: 20x7,5/21x9

HRIADEĽ VIDLIČIEK PRIEMER: 36mm

HRIADEĽ VIDLIČIEK ŠÍRKA DRAŽIEK: 7mm

OS VIDLIČIEK PRIEMER: 12mm

OS VIDLIČIEK DĹŽKA: 110mm
